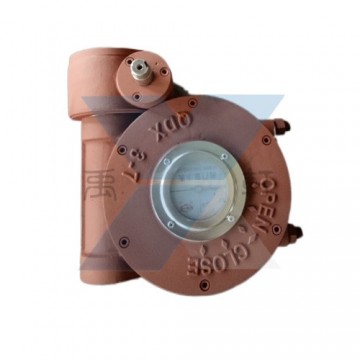

QDX3-G7管网式蜗轮箱是一种90°部分回转型阀门手动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有13个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高，综合当前国内外好的产品，禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱（QDX3-D）、双级型蜗轮箱（QDX3-S）、管网型蜗轮箱（QDX3-G）、电动型蜗轮箱（QDX3-D）
QDX3-G7管网式蜗轮箱连接尺寸图
QDX3-G系列部分回转型阀门手动装置技术参数
型号 | S6 | S7 | S8 | S9 | S1O | S1 1 | S12 | S13 | S13D | S14 | |||||
G3 | G4 | G5 | G6 | G7 | G8 | G9 | G10 | G1 1 | G12 | G13 | G13D | G14 | |||
技 术 参 数 | |||||||||||||||
速比 | 483:1 | 495:1 | 621:1 | 456:1 | 551:1 | 583:1 | 682:1 | 1005:1 | 1920:1 | 2407:1 | 2703:1 | 3162:1 | 3015:1 | ||
单人操作 | 输入力矩Nm | 80 | 80 | 80 | 1 40 | 1 40 | 165 | 165 | 195 | 195 | 240 | 240 | 280 | 280x2 | |
输出力矩Nm | 750 | 1500 | 3000 | 5700 | 7000 | 8600 | 10100 | 17500 | 33500 | 51000 | 58000 | 79700 | 152000 | ||
多人操作 | 输入力矩Nm | 195x2 | 165x2 | 195x2 | 240x2 | 280x2 | 280x3 | ||||||||
输出力矩Nm | 35000 | 55000 | 84500 | 116000 | 150000 | 220000 | |||||||||
限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ||
蝶阀-DN | 125 -150 | 200 -250 | 300 -350 | 400 -450 | 500 -600 | 700 | 800 | 900 -1000 | 1100 -1200 | 1400 -1600 | 1600 -1800 | 1800 -2200 | 2200 -2600 | ||
球阀-DN | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000-1200 | ||
连接尺寸 | |||||||||||||||
法兰外圆(D) | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 683 | 800 | ||
连接孔中心 (Do) | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 603 | 720 | ||
凹面 (D1xh) | 70x4 | 85x4 | 100x4 | 130x5 | 160x5 | 200x5 | 230x5 | 260x5 | 300x8 | 370x8 | 490x8 | 470x8 | 600x8 | ||
孔数-螺栓(N\M) | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12M20 | 12-M20 | 12-M22 | 12-M27 | 20-M36 | 12-M30 | ||
标准轴孔 (d) | 24 | 30 | 36 | 40 | 50 | 60 | 80 | 90 | 1 10 | 130 | 160 | 180 | 200 | ||
键宽x键高x条数NO.x 90° | 8x7 x1 | 10x8 x1 | 12x8 x1 | 12x8 x2 | 16x10 x2 | 18x11 x2 | 22 x14 x2 | 25x14 x2 | 28x16 x2 | 32x18 x2 | 40x22 x2 | 45x25 x2 | 45 x25 x2 | ||
可选轴孔 | 22-24 | 28-32 | 32-35 | 38-42 | 45-55 | 55-65 | 70-75 | 80-85 | 90-100 | 110-120 | 150-160 | 160-180 | 180-220 | ||
25-26 | 34-36 | 38-40 | 45-48 | 58-60 | 68-70 | 85-90 | 90-100 | 110-120 | 140-150 | 170-180 | 200-220 | 230-240 | |||
安装高座 (H) | 62 | 68 | 75 | 105 | 110 | 120 | 135 | 150 | 180 | 195 | 205 | 240 | 250 | ||
铸件手轮 (Φ) | 240 | 280 | 320 | 350 | 350 | 400 | 400 | 520 | 520 | 590 | 590 | 800 | 800 | ||
方头(ex f g x k w) | 26x26 30x30 50 | 33x33 39x39-70 | 32x32 38x38 70 | ||||||||||||
外型尺寸 | |||||||||||||||
A | 200 | 219 | 250 | 347 | 391 | 450 | 510 | 597 | 645 | 800 | 927 | 1055 | 1205 | ||
B | 132 | 144 | 157 | 215 | 237 | 275 | 305 | 380 | 384 | 516 | 579 | 650 | 785 | ||
E | 95 | 115 | 139 | 171 | 192 | 224 | 250 | 306 | 365 | 425 | 514 | 598 | 660 | ||
G | 169 | 203 | 245 | 292 | 338 | 378 | 433 | 522 | 612 | 717 | 854 | 958 | 1060 | ||
H2 | 71 | 88 | 97 | 125 | 128 | 154 | 152 | 185 | 203 | 226 | 250 | 303 | 343 | ||
H3 | 96 | 105 | 121 | 170 | 188 | 210 | 240 | 302 | 323 | 455 | 498 | 559 | 662 | ||
H4 | 25 | 39 | 59 | 62 | 80 | 95 | 121 | 144 | 160 | 189 | 248 | 242 | 280 | ||
P | 1 13 | 133 | 153 | 21 1 | 228 | 269 | 294 | 346 | 410 | 488 | 586 | 724 | 750 | ||
Q | 190 | 212 | 244 | 324 | 348 | 392 | 415 | 496 | 565 | 639 | 789 | 839 | 880 | ||
S | 88 | 95 | 98 | 149 | 149 | 180 | 183 | 205 | 228 | 270 | 292 | 396 | 410 | ||
U1 | 201 | 232 | 245 | 256 | 261 | ||||||||||
U2 | 158 | 165 | 190 | 265 | 281 | 313 | 325 | 338 | 402 | 428 | 520 | 522 | 549 | ||
K | 146 | 175 | 212 | 243 | 292 | 330 | 382 | 476 | 568 | 675 | 812 | 920 | 1012 | ||
