首页 > 供应产品 > QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）

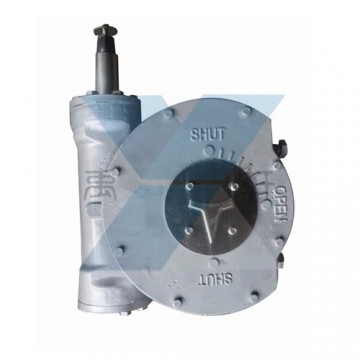

QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）

浏览：	520
品牌：	上海禹轩
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-04-12 10:40

详细信息

QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）是一款90°部分回转驱动装置，不锈钢蜗轮箱,手动球阀执行器,法兰蝶阀蜗轮箱适用于球阀、蝶阀、旋塞阀等类型阀门。该系列蜗轮箱适用环境广、功能全面、形式多样（有手轮式、手轮带锁式、链轮式等），特殊型可输出360°多回转。产品共有9种型号。
QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）产品结构图（解剖图）

QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）产品尺寸表

型号ModeI	2	3	4	5	6	7	8	9	10
技术参数Technical-parameters
速比Ratio	40:1	41:1	48:1	55:1	50:1	55:1	57:1	65:1	63:1
输入力矩Input-torque Nm	40	73	116	141	192	235	251	317	392
输出力矩Output-torque Nm	400	748	1392	1938	2400	3231	3576	5157	6174
限位调整Limit-adjustment	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
蝶阀Butterfly-valve DN	80-100	125-150	200-250	300-350	400-450	450	500-600	700	800
球阀Ball-valve DN	50	80	100	150	200	250	250-300	350	400
连接尺寸Connection-Size
法兰外圆（D）	90	125	150	175	210	230	260	300	350
连接孔中心PCD（D）	80	102	125	140	165	185	200	254	298
凹面Concave×（D2×h）	55×4	70×4	85×4	100×4	130×5	150×5	160×5	200×5	230×5
孔数-螺栓Bolt（N-M）	4-M8	4-M10	4-M12	4-M16	4-M16	4-M20	8-M16	8-M16	8-M20
标准轴孔Bore（d）	16	24	28	38	45	50	60	70	80
键宽Key（b）×键高×条数 No．×90°	5×5×1	8×7×1	8×7×1	10×8×1	12×8×2	16×10×2	16×10×2	18×11×2	22×14×2
可选轴孔（d-limit）	14、18	22、26	28、32	32、38	38、42	50	45、55	55、65	70、75
可选轴孔（d-limit）	20	22、26	36	40	45、48	40、50	58、60	70	85、90
安装高度Install-height（H）	50	65	80	75	95	95	110	120	130
铸件手轮Cast-handwheel（Φ）	160	200	250	300	350	400	400	450	500
链轮Chain-wheel（Φ2）	200			300		400
外型尺寸Appea rance-size
A	200	235	265	322	368	413	433	554	615
B	144	167	188	215	254	270	278	379	419
C	128	150	160	219	243	260	248	345	394
E	76	96	115	139	170	181	192	224	250
G	132	169	203	245	292	314	338	378	433
H2	70	74	88	97	125	131	128	154	152
K	110	150	190	210	250	270	300	330	400

买家采购指导（需要确认以下数据即可，特殊要求请讲明）：一、轴颈（轴孔尺寸大小）二、花键尺寸（销钉宽度）三、连接中孔中心（螺栓孔距离）四、孔径孔数（螺栓孔数量和孔径）电装型需要提供连接电装盘的尺寸和螺栓孔距和孔数就可以。
